Стеллаж для узких проходов

—

Стеллаж для узких проходов

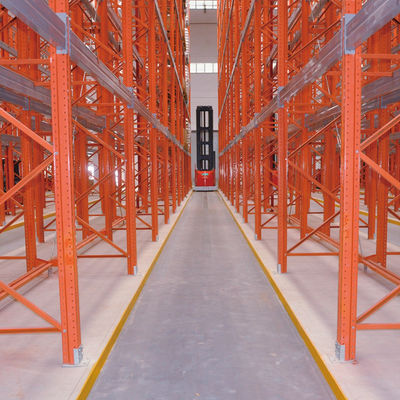

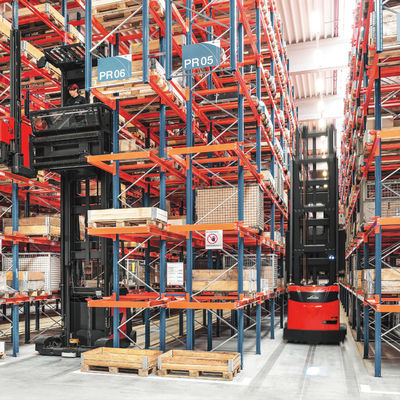

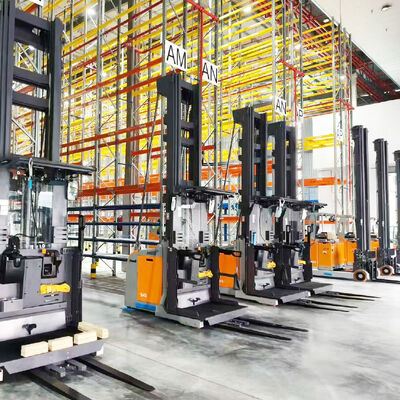

Стеллажи для узких проходов (VNA) представляют собой расширенное применение полочных стеллажей с балками. Поскольку проходы для погрузчиков в их стеллажной системе уже, они получили название стеллажи для узких проходов (VNA). Основной конструкцией стеллажной системы являются стеллажи с балками, отличие заключается в установке направляющих рельсов для "трехстороннего штабелера" на нижнем уровне стеллажа. Направляющие изготовлены из неравнополочного уголка национального стандарта. Для перемещения материалов используется только специальный "трехсторонний штабелер". Трехсторонний штабелер движется по установленным направляющим, ширина прохода для погрузчика лишь немного больше ширины паллеты с грузом, что позволяет реализовать требование высокой плотности хранения и интегрировать все преимущества системы стеллажей с балками. Все материалы, хранящиеся в стеллажной системе, доступны на 100%, погрузчик может получить доступ к любой паллете в любое время. Высокая эффективность доступа, очень высокая плотность хранения, для складских и логистических центров, подходящих для системы стеллажей VNA, обеспечивают значительную производственную эффективность и экономическую выгоду.







Сверхпрочный стеллаж для узких проходов  · Складской стеллаж · Сделано в Китае

---





Принципы конструкции

—







1. Отбойник / 2. Стойка / 3. Раскос / 4. Болт и гайка / 5. Разделитель рядов / 6. Защита стойки

7. Анкерный болт / 8. Сетчатая полка / 9. Стальная полка / 10. Опора паллеты / 11. Балка для груза / 12. Паллета







Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Стойки

—



т=1.8/2.0/2.3/2.5/3.0мм





Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Балки

—









Балка коробчатого сечения 50





Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Защитный рельс

—









Технические данные для системы паллетных стеллажей

—



Тип	Стеллаж для хранения паллет
Выбор	Однорядные, двухрядные (спина к спине) и многорядные
Размеры паллетного стеллажа	Стандартная паллета: 1200*800(F)/1200*1000(F)/1100*1100(F)/1066(F)*1220 Глубина: 1000MM/900MM/1020MM Ширина: 2700MM/2300MM/2500MM/2432MM Высота: шаг регулируется с шагом 75 мм
Индивидуальная паллета	другие специальные размеры (вы можете связаться с нами напрямую)
Диапазон балок	Высота: 80~160 мм; Ширина: 45 мм/50 мм; Толщина: 1.5~2.5 мм
Диапазон стоек	80*60; 90*60; 90*70; 90*75; 100*67; 100*70; 100*75; 120*75; 120*87 мм, Толщина: 1.5~3.0 мм
Цвет	Стандартный: Индивидуальный: MOQ (на 20-футовый контейнер) (kakuequipment.en.made-in-china.com)
Грузоподъемность	Макс. 5000 кг на уровень; Макс. 1500 кг на паллету
Упаковка	Полный контейнер: без упаковки; ручная погрузка Менее полного контейнера: стальные поддоны + стальные ремни + гофрированная бумага
Срок поставки	15-20 дней на один контейнер



— Стеллаж VNA ＞www.heavyracking.com＜ Сделано в Китае —

---





Гибкая система защиты от столкновений для складских стеллажей

—





— Стеллаж VNA ＞www.heavyracking.com＜ Сделано в Китае —

---







Решения для хранения паллет

—



Стеллаж для узких проходов













Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс I







Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс II











Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс III







Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс IV







Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс V





Сверхпрочный стеллаж для узких проходов · Складской стеллаж · Сделано в Китае

---





Инженерный кейс VI















— Стеллаж VNA ＞www.heavyracking.com＜ Сделано в Китае —

---



Дополнительные аксессуары

—











Сверхпрочный паллетный стеллаж · Складской стеллаж · Сделано в Китае

---





Гарантия качества продукции Huayide

—









1	Сырье для стеллажей изготавливается на заказ из высококачественной углеродистой стали от крупной китайской сталелитейной группы, прочное и надежное, что гарантирует качество продукции с самого начала.
2	При сварке стеллажей используется сварка в среде защитного кислорода, сварной шов обладает хорошей трещиностойкостью, минимальной деформацией при сварке, красивой формой и не требует очистки от шлака.
3	Каждая стойка и балка стеллажа проектируются профессиональными специалистами с использованием профессиональных технологий и вырезаются на профессиональном оборудовании, что обеспечивает точные размеры стеллажа.
4	Профессиональная предварительная обработка перед покраской: обезжиривание, удаление ржавчины, фосфатирование, нанесение порошковой краски и последующая сушка в высокотемпературной печи для формирования износостойкого, антикоррозийного покрытия.



Наш завод имеет выставочный зал продукции и проводит демонстрацию вертикального склада на месте.

Приглашаем всех посетить и дать рекомендации.
